Vous venez de raccorder vos quatre objectifs autour du véhicule, mais l'image affichée sur l'écran ressemble à un puzzle mal assemblé. Calibrer un système de caméras 360° sur un autoradio Android est l'étape technique indispensable pour fusionner les flux vidéo en une vue aérienne fluide et réaliste.
L'opération intimide souvent les néophytes. Pourtant, avec un peu de rigueur, le bon outillage et une surface plane, l'ajustement se plie en une demi-heure.
Si vos faisceaux ne sont pas encore tirés, nous vous recommandons de revoir les bases. Prenez le temps de consulter notre méthode pour câbler l'objectif arrière, ainsi que les spécificités liées à la pose d'une lentille frontale. L'assemblage panoramique exige des angles de vue parfaits dès le départ pour fonctionner correctement.
Pourquoi calibrer un système de caméras 360° sur autoradio Android ?
Les processeurs récents, comme les puces FYT 7862 ou les nouveaux SoC 7870, intègrent nativement le décodage vidéo panoramique. Le système reçoit quatre images brutes, fortement déformées par l'effet fish-eye des lentilles ultra grand-angle.
Sans étalonnage manuel, l'algorithme ignore les dimensions exactes de votre habitacle. Il ne sait pas où se terminent vos pare-chocs ni comment aligner les angles morts. Le calibrage va fournir ces points de repère spatiaux à la carte mère afin de recréer un environnement virtuel précis.
Matériel requis : Les incontournables tapis de réglage
L'outil magique de cette procédure se résume à quatre morceaux de tissu imprimés de grands damiers noirs et blancs. Ils sont généralement vendus séparément de l'unité centrale.
Chez nous, on a déjà tenté de ruser en imprimant des motifs sur des feuilles A4 collées au scotch. Mauvaise idée. Le moindre coup de vent déplace les repères de quelques centimètres, ruinant totalement le point de fuite. Privilégiez de vrais tapis en toile épaisse, lestés si nécessaire, mesurant idéalement 1,60 m par 1,20 m.

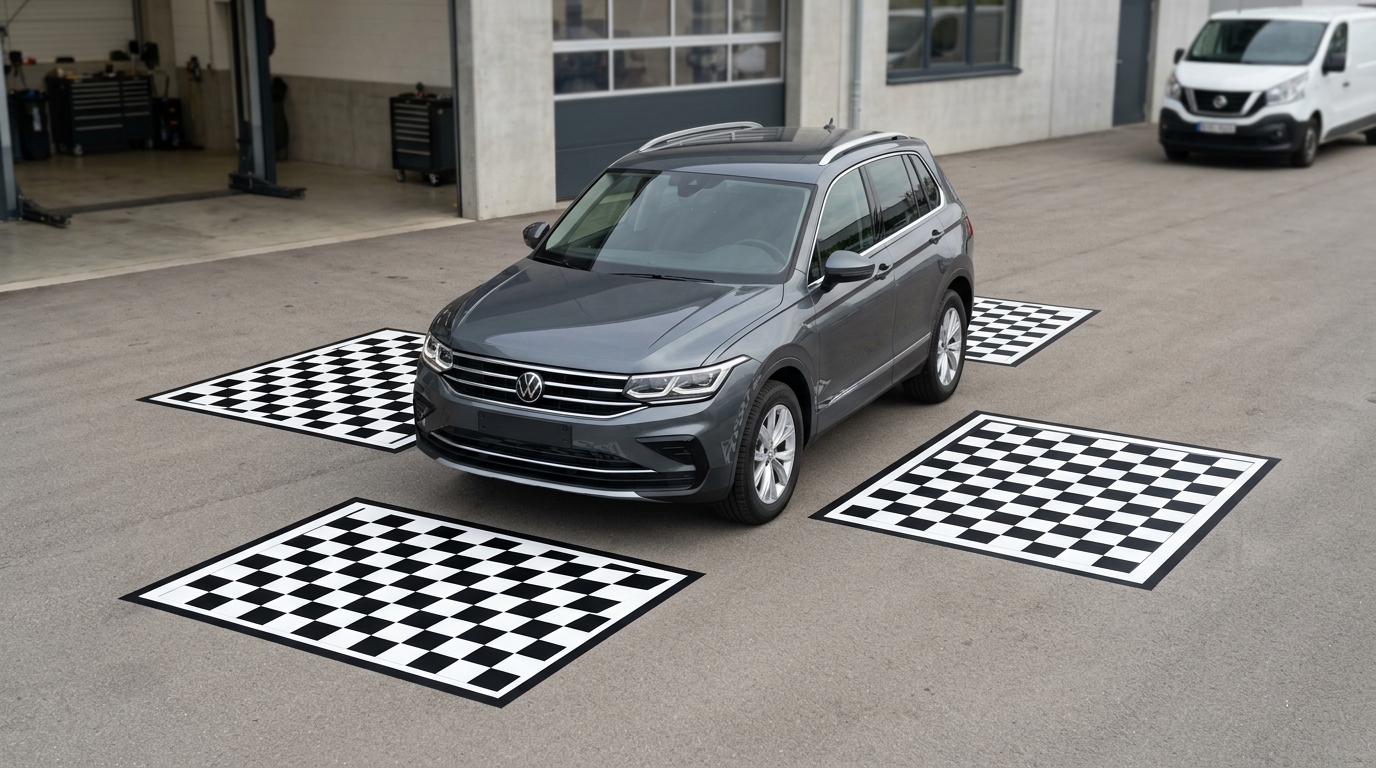

Comment placer les damiers autour du véhicule ?
Trouvez un parking parfaitement plat et bien éclairé. Une surface en pente faussera le calcul des distances de l'application logicielle. Sortez votre mètre ruban, la précision est ici la clé du succès.
- Tapis avant et arrière : Placez-les à environ 30 centimètres des pare-chocs, parfaitement centrés par rapport au logo de la marque.
- Tapis latéraux : Alignez-les parallèlement aux portières, à une distance de 40 à 50 centimètres des roues.
- Vérification : Les bords extérieurs des tapis doivent former un rectangle virtuel parfait autour de l'auto.
Prenez quelques minutes pour mesurer l'écartement exact entre chaque damier. Les applications de réglage vous demanderont systématiquement de renseigner l'empattement et la largeur hors-tout au centimètre près avant de démarrer.
Lancer la calibration panoramique sur un SoC FYT
Allumez le contact et ouvrez l'application 360 native de votre appareil. Accédez aux paramètres administrateur (souvent protégés par un code usine) et cherchez le menu dédié à la calibration.
Saisissez les dimensions relevées précédemment et choisissez le type de damier correspondant à vos tapis. Le logiciel vous propose ensuite un mode automatique ou manuel. L'autocalibration fait souvent des merveilles si la luminosité est excellente et le sol vierge de tout autre marquage.
Si l'algorithme échoue, passez en mode manuel. L'écran affiche alors l'image déformée de chaque lentille. Vous devrez déplacer des croix rouges du bout du doigt pour cibler les quatre coins exacts de chaque damier visible au sol. Prenez votre temps, l'utilisation d'un stylet pour tablette capacitif aide énormément à viser juste sur une dalle de 9 ou 10 pouces.
Générer et assembler ces flux vidéo en temps réel tire massivement sur le processeur. Si vous remarquez des ralentissements de l'image en été, songez à installer un ventilateur arrière actif pour stopper le bridage thermique de votre carte mère.
Nos retours de terrain pour un assemblage invisible
Une erreur classique consiste à faire cette opération sous un soleil de plomb. Les ombres très dures projetées par la carrosserie trompent la détection des contrastes noir/blanc. Un ciel voilé ou un parking souterrain bien éclairé offrent des conditions de réglage bien supérieures.
Pensez également au nettoyage matériel. Une minuscule trace de doigt sur l'objectif d'un rétroviseur suffit à flouter une zone de raccordement entière. Un coup de chiffon microfibre avant de commencer sauve pas mal de frustrations.
Enfin, gardez en tête que le logiciel embarqué évolue régulièrement. Les algorithmes d'assemblage s'affinent avec le temps et gomment les effets de distorsion. Assurez-vous d'avoir la dernière version de l'application en prenant soin de vérifier et appliquer les mises à jour de votre système avant de démarrer le paramétrage final.
