Vous venez de finaliser le câblage dans le hayon arrière et tout semble parfait. Vous enclenchez la marche arrière avec impatience et là, c'est la douche froide. L'écran affiche un fond noir, un triangle d'avertissement ou un laconique message indiquant l'absence de signal. Ce problème d'écran noir sur une caméra de recul est un grand classique dans le domaine de la seconde monte.
Ne redémontez pas vos garnitures tout de suite. Le signal vidéo logiciel est très probablement mal configuré dans les entrailles de votre autoradio Android. Nous allons vous montrer comment basculer entre les formats CVBS, AHD et TVI pour retrouver une image nette et fluide en quelques secondes.
Pourquoi la caméra de recul affiche-t-elle un écran noir ou "No Signal" ?
Les autoradios Android modernes sont de formidables machines compatibles avec une multitude de standards vidéo. Historiquement, les caméras envoyaient un signal analogique basique appelé CVBS. Aujourd'hui, la norme s'est déplacée vers la haute définition avec les formats AHD (Analog High Definition) ou TVI, offrant un rendu beaucoup plus précis.
Si votre poste attend un signal AHD 1080p alors que votre caméra transmet du CVBS, l'affichage reste irrémédiablement noir. Le matériel ne devine pas toujours automatiquement le type de flux entrant sur la prise RCA. Il faut lui indiquer manuellement le bon protocole vidéo pour déverrouiller l'affichage.
C'est une situation que nous rencontrons quotidiennement sur nos bancs de test. D'ailleurs, si vous n'avez pas encore finalisé le passage de vos câbles ou que vous doutez de vos branchements, jetez un œil à notre tutoriel pour installer une caméra de recul avant de modifier la partie logicielle.
Comment identifier le format vidéo de votre matériel ?
La méthode la plus fiable consiste à vérifier la fiche produit de votre revendeur ou la boîte de l'appareil. Les fabricants précisent généralement la résolution exacte supportée par le capteur : AHD 720p, AHD 1080p, ou CVBS NTSC.
Une autre astuce de terrain concerne les petites boucles de fil situées près du connecteur de la caméra. Souvent, un petit fil vert ou blanc permet de basculer la définition de manière matérielle.
- Fil intact : la caméra émet généralement en AHD 720p.
- Fil coupé : elle bascule en mode CVBS pour assurer une compatibilité avec les anciens écrans.
Les dalles haute définition des appareils récents gèrent sans broncher le 1080p. Les nouveaux processeurs Snapdragon couplés aux écrans 4K subliment d'ailleurs ces flux vidéo sans aucune latence, rendant les manœuvres beaucoup plus sécurisantes.
Tutoriel : Résoudre l'écran noir depuis les paramètres d'usine
L'ajustement du signal se passe directement dans l'interface de l'autoradio. La manipulation est sans risque et prend moins d'une minute à réaliser.
- Rendez-vous dans les Paramètres principaux de votre autoradio, puis cherchez le menu Paramètres d'usine (souvent nommé Factory Settings ou Car Settings).
- Saisissez le code d'accès demandé. Les codes les plus fréquents sont 8888, 1617, 3368 ou 123456 selon votre fabricant.
- Naviguez jusqu'à l'onglet Backcar Setup, Reverse Settings ou Paramètres de recul.

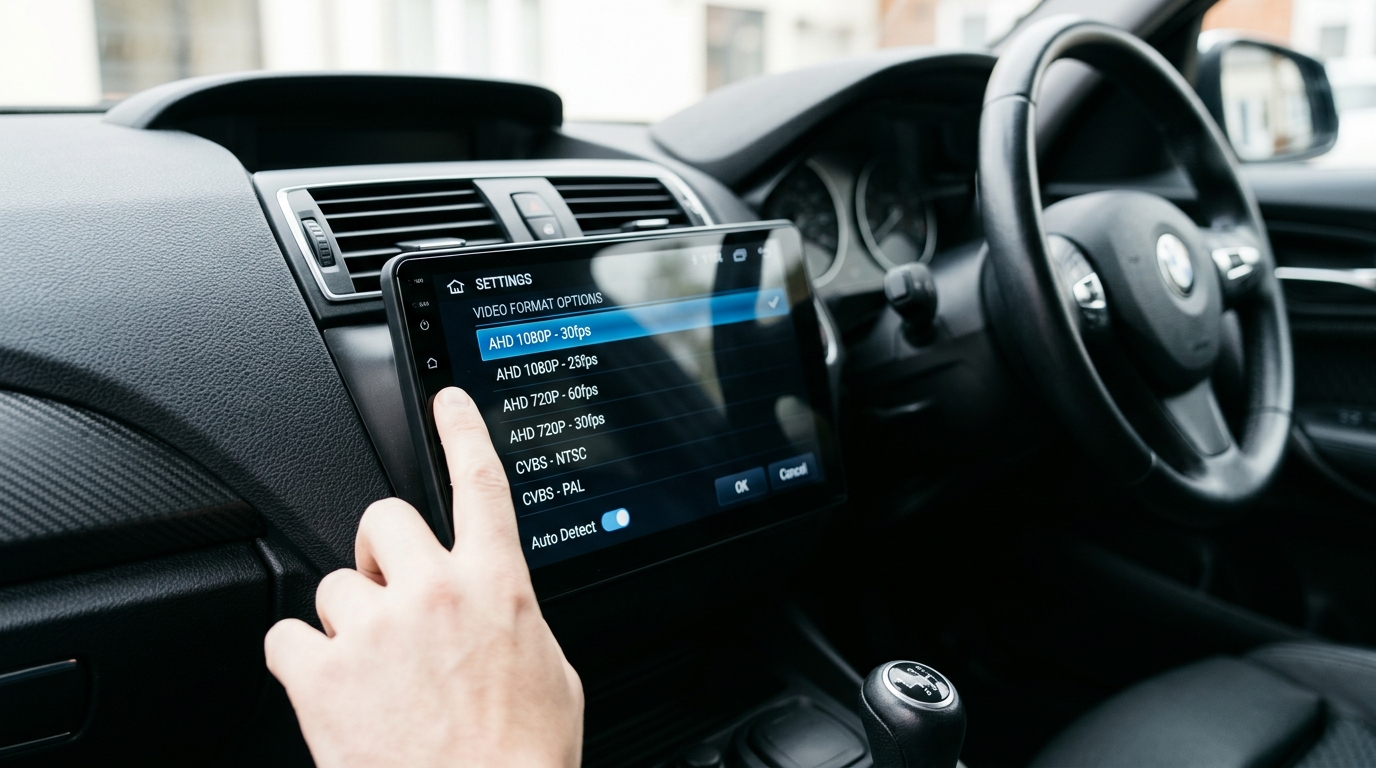

- Localisez le menu déroulant nommé Format vidéo de la caméra (Camera Video Format).
C'est ici que la magie opère. Testez les options une par une. Sélectionnez AHD 720p 25fps, sauvegardez, puis passez la marche arrière. Toujours un écran noir ? Essayez AHD 720p 30fps, puis AHD 1080p, et enfin CVBS NTSC.
Le système a parfois besoin d'un redémarrage complet pour appliquer le nouveau format vidéo. Ne négligez pas cette étape de reboot après avoir modifié le paramètre, sous peine de croire que le réglage n'a eu aucun effet.
L'image est brouillée ou en noir et blanc, que vérifier ?
Un écran noir signale une incompatibilité totale du signal. En revanche, une image qui saute, qui défile de haut en bas ou qui s'affiche en noir et blanc indique un problème de fréquence (framerate) ou de standard colorimétrique.
Le conflit classique oppose les normes PAL et NTSC. Le NTSC tourne à 30 images par seconde (30fps) tandis que le PAL fonctionne à 25 images par seconde (25fps). C'est une subtilité technique qui cause de nombreux maux de tête lors de l'installation.
Si votre caméra est en AHD 720p 25fps et que vous avez sélectionné 30fps dans les réglages, l'image sera totalement brouillée. Ajustez simplement la fréquence dans le menu précédent pour stabiliser le rendu visuel.
Les pièges de l'alimentation électrique (signal PWM)
Un autre piège vicieux concerne l'alimentation électrique, particulièrement sur les véhicules européens récents. Moteur coupé, la marche arrière affiche parfaitement l'image. Moteur allumé, l'écran devient noir ou scintille fortement.
Ce phénomène est dû au multiplexage. L'ampoule de recul ne reçoit pas un courant continu de 12V, mais un signal haché (PWM) pour économiser l'énergie et prolonger la durée de vie des ampoules. L'autoradio détecte bien le passage de la vitesse, mais la caméra manque d'une tension stable pour envoyer son signal vidéo.
La solution consiste à installer un petit composant appelé filtre anti-parasite ou redresseur de tension. Il se branche entre le feu de recul et l'alimentation de la caméra pour lisser le courant et garantir une tension continue de 12V.
Spécificités matérielles et limitations des dalles
Il arrive exceptionnellement que le paramétrage logiciel ne suffise pas. Si vous avez récemment remplacé la dalle tactile de votre poste, le pilote d'affichage peut être en cause et brider certaines résolutions.
Les autoradios communiquent avec leur écran via différents bus de données. Pour approfondir ce sujet très technique, notre guide sur les protocoles LCD LVDS et MIPI DSI détaille comment ces signaux transitent physiquement sur la carte mère.
Enfin, si vous avez pris goût à ces optimisations et que votre marche arrière fonctionne parfaitement, sachez que la logique est identique pour l'avant du véhicule. L'ajout d'une caméra frontale utilise les mêmes protocoles vidéo et demande un paramétrage similaire pour vous offrir une vue panoramique complète.
