Câbler et configurer les commandes au volant analogiques (fils Key 1, Key 2) demande un peu de méthode, mais l'opération reste à la portée de tous. L'objectif consiste simplement à relier trois câbles de votre faisceau d'origine vers votre nouvel écran, puis d'attribuer chaque bouton via l'interface logicielle.
De nombreux constructeurs, particulièrement sur les marques asiatiques ou les modèles antérieurs à 2010, utilisent ce système résistif. Chaque pression sur le volant génère une valeur électrique spécifique que l'autoradio Android sait interpréter nativement.
Inutile ici de chercher un décodeur complexe. Contrairement aux véhicules multiplexés nécessitant de récupérer un signal via une interface dédiée, le réseau analogique se branche en direct. Nous allons voir exactement comment procéder pour ne faire aucune erreur.
Comment savoir si mes commandes au volant sont analogiques (Key 1, Key 2) ?
La distinction entre un système numérique et analogique pose souvent question lors d'un premier montage. Sur un réseau analogique, les commandes transitent par des câbles physiques dédiés au volant, sans passer par l'ordinateur de bord central.

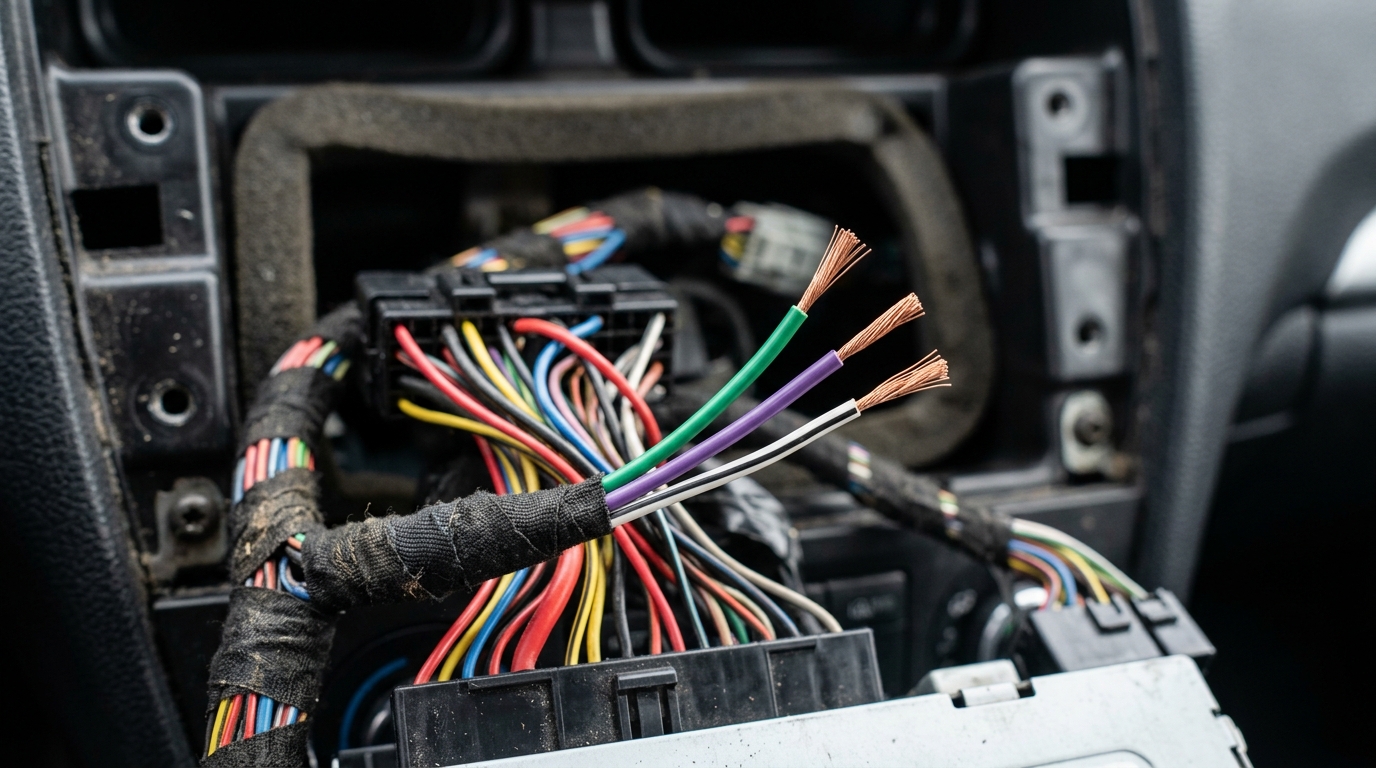

Observez le faisceau de votre autoradio de remplacement. S'il comporte des fils volants étiquetés Key 1, Key 2 (ou parfois SWC 1, SWC 2) et GND, le poste est prêt à recevoir un signal résistif.
Côté voiture, la documentation technique de votre modèle reste le meilleur allié. Chez nous, nous utilisons systématiquement un multimètre en position ohmmètre pour lever le moindre doute avant de couper quoi que ce soit.
Étape 1 : Identifier les fils d'origine sur le faisceau de la voiture
Trouver les bons câbles du côté de la voiture constitue l'étape la plus délicate. Le code couleur varie d'un constructeur à l'autre, voire d'une année sur l'autre pour un même modèle.
Munissez-vous de votre multimètre. Connectez la pointe noire sur une masse métallique franche de la voiture. Utilisez ensuite la pointe rouge pour tester les broches suspectes du connecteur d'origine.
Demandez à un ami de presser les boutons du volant pendant que vous sondez les fiches. Si la valeur en ohms varie à chaque pression, vous avez trouvé votre fil de commande. Répétez l'opération pour dénicher le second fil si votre véhicule possède beaucoup de touches.
Étape 2 : Raccorder les câbles Key 1, Key 2 et la masse (GND)
Le câblage physique exige des connexions propres et solides. Oubliez les dominos ou le ruban adhésif enroulé à la hâte. Nous recommandons vivement l'utilisation de gaine thermorétractable ou de connecteurs à sertir.
Voici la marche à suivre universelle :
- Reliez le fil Key 1 de l'autoradio au premier fil de commande trouvé sur la voiture.
- Connectez le fil Key 2 au second fil de commande (si présent).
- Raccordez impérativement le fil de masse dédié aux commandes au volant à la masse générale (GND) de l'autoradio.
Ce dernier point provoque énormément de pannes. Une masse absente ou mal connectée empêchera toute lecture des variations de résistance. Prenez le temps de soigner cette soudure.
Étape 3 : Comment programmer les touches avec l'application SWC native ?
Votre câblage est terminé et l'autoradio est allumé. Il faut maintenant expliquer au système Android quelle fonction correspond à quelle touche physique.
Ouvrez le tiroir d'applications et cherchez un programme nommé SWC, Wheel Control ou Commandes au volant. L'interface présente généralement un volant entouré d'icônes (Volume +, Volume -, Mode, etc.).
La procédure d'apprentissage suit une logique stricte :
- Appuyez sur le bouton Reset ou Clear sur l'écran pour effacer les anciennes valeurs.
- Maintenez enfoncée une touche physique sur votre volant (par exemple, Volume +).
- Tout en maintenant la touche, appuyez sur l'icône Volume + correspondante sur l'écran tactile.
- Relâchez la touche physique. L'icône change de couleur, confirmant l'enregistrement.
Recommencez l'opération pour chaque bouton. Validez enfin en appuyant sur Save ou la coche de confirmation. Testez immédiatement en écoutant de la radio ou de la musique.
Problèmes fréquents : pourquoi mes commandes ne répondent pas ?
Malgré un montage appliqué, il arrive que le système réagisse mal. Si deux boutons déclenchent la même action, les valeurs de résistance sont probablement trop proches. Certains autoradios permettent d'ajuster l'impédance logicielle, mais c'est assez rare.
Si l'application ne retient absolument aucune touche lors de l'apprentissage, le problème est presque toujours matériel. Revérifiez votre fil de masse. Si le câblage est parfait, allez fouiller dans vos paramètres d'usine via les codes secrets pour vous assurer que le mode de décodage est bien réglé sur Analog ou Normal, et non sur CANBUS.
