Améliorer le son d'un autoradio Android chinois passe inévitablement par une mise à jour matérielle de l'amplification. Les modèles standards, qu'ils soient sous plateforme TS7, TS10 ou FYT, embarquent presque toujours une puce audio TDA7388. Ce composant est très bon marché, mais ses performances acoustiques restent limitées.
Remplacer cette puce bas de gamme par un amplificateur MOSFET TDA7850 constitue l'une des requêtes historiques du modding sur nos appareils. Cette opération technique nécessite de la minutie, un bon fer à souder et environ une heure de travail. Voici notre méthode détaillée pour réussir cette greffe électronique et réveiller la dynamique de vos haut-parleurs d'origine.
Pourquoi remplacer la puce audio TDA7388 d'usine ?
Les constructeurs asiatiques tirent logiquement les prix vers le bas sur les composants invisibles. Le TDA7388 fait parfaitement l'affaire pour écouter les informations ou un podcast. La situation se dégrade immédiatement lorsque vous poussez le volume sur des morceaux exigeants.
La distorsion harmonique grimpe en flèche et les basses s'effondrent lamentablement. Le son devient plat, parfois même criard à haut régime. Le TDA7850 appartient à une toute autre catégorie de composants. Cette puce s'appuie sur une architecture MOSFET, réputée chez les audiophiles pour sa chaleur musicale et sa réserve de puissance.
Elle délivre une puissance crête de 4x50W avec une distorsion extrêmement faible par rapport à la dotation d'usine. Si vous hésitez encore sur le choix exact du composant à souder, notre analyse technique des amplificateurs internes Flexiwatt-25 détaille précisément ces différences de rendement énergétique.

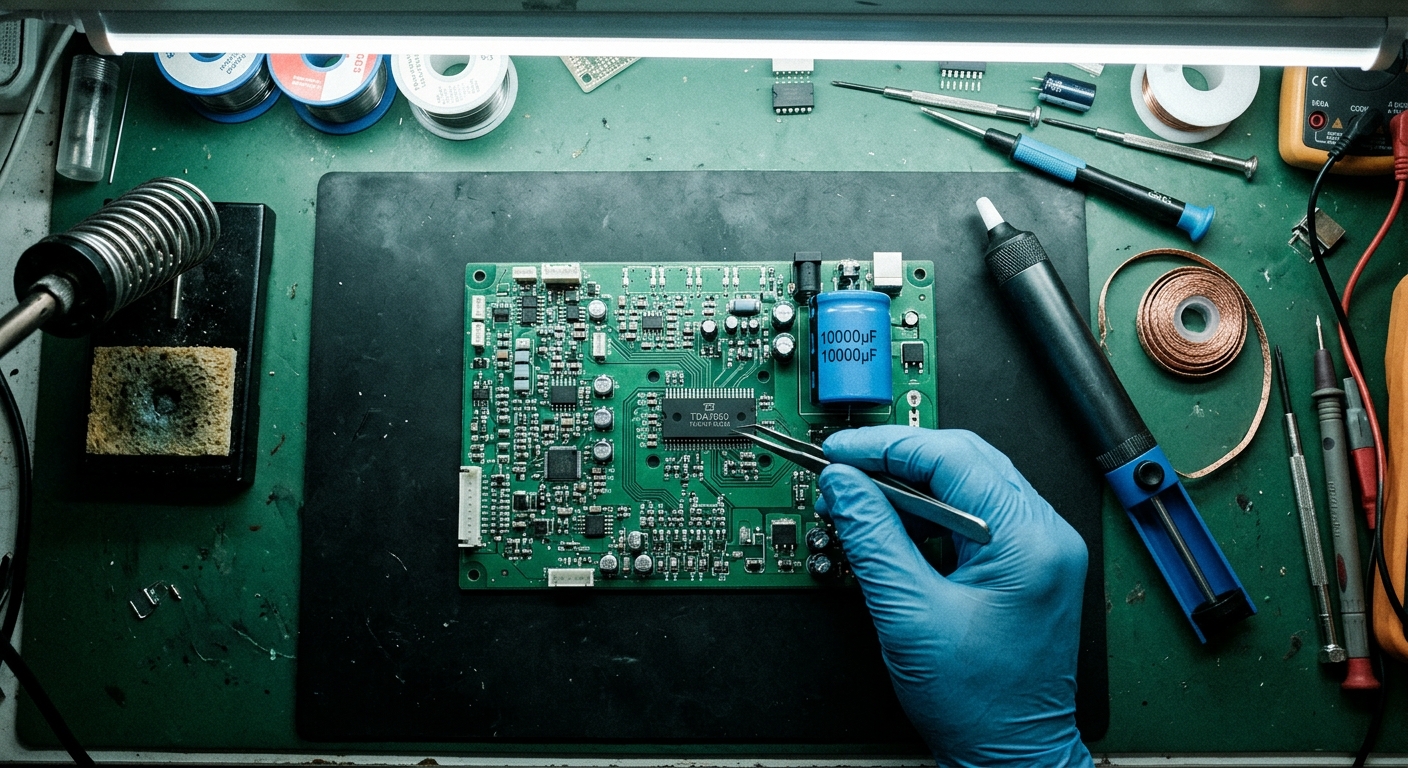

Matériel requis : Que faut-il pour ce modding matériel ?
Ouvrir le châssis d'un appareil électronique demande un minimum de préparation. Une panne de fer inadaptée ou une surchauffe ruinera la carte mère en quelques secondes. Ne négligez pas la qualité de vos outils de soudure.
Voici la liste de course habituelle que nous recommandons pour ce type d'intervention :
- Un fer à souder thermorégulé (température idéale de chauffe fixée à 350°C).
- Une pompe à dessouder efficace et de la tresse en cuivre imprégnée de flux.
- Une puce TDA7850 originale.
- Un condensateur électrolytique de 10000µF (tension de 16V ou 25V).
- De la pâte thermique fraîche pour processeur.
- Du flux de soudure liquide ou en gel.
L'ajout du gros condensateur est une étape cruciale du processus. Ce composant encaisse les énormes appels de courant lors des frappes de basses, évitant ainsi les micro-coupures de l'amplificateur MOSFET qui se montre très gourmand en énergie.
Comment dessouder l'amplificateur TDA7388 sans abîmer la carte mère ?
C'est de loin l'étape la plus délicate de tout le tutoriel. Le circuit imprimé (PCB) d'un autoradio Android est souvent multicouche et fragile. Trop de chaleur prolongée fera irrémédiablement décoller les pastilles de cuivre, rendant la réparation infernale.
Suivez ces directives avec beaucoup de patience :
- Démontez la coque métallique extérieure et repérez la puce à 25 broches plaquée contre le gros dissipateur thermique en aluminium.
- Retirez les vis de maintien latérales et délogez délicatement la carte mère de son châssis.
- Appliquez généreusement du flux, puis ajoutez de la soudure fraîche (au plomb) sur les 25 broches du TDA7388 d'usine. Cela fera fondre l'alliage sans plomb d'origine, beaucoup plus tenace et capricieux.
- Aspirez l'étain broche par broche avec la pompe, puis finissez le nettoyage minutieux à la tresse en cuivre.
- Tirez doucement la puce vers le haut. Si elle résiste, ne forcez absolument jamais. Repassez un petit coup de fer sur la broche récalcitrante pour la libérer.
Chez nous, la précipitation a déjà coûté une carte mère totalement inutilisable par le passé. Prenez vraiment tout votre temps sur le nettoyage des trous métallisés, ils doivent être parfaitement débouchés avant d'aller plus loin.
Souder le nouvel amplificateur MOSFET TDA7850 pas à pas
Le terrain est maintenant propre et dégagé. L'installation de la nouvelle puce demande une bonne organisation visuelle pour éviter les courts-circuits entre des broches extrêmement rapprochées.
Voici la procédure de montage :
- Insérez les pattes du TDA7850 dans les orifices de la carte mère. Pliez très légèrement les deux pattes extrêmes au dos pour maintenir le composant bien droit.
- Soudez les 25 broches une par une en prenant votre temps. Utilisez un fil d'étain fin (0.8mm maximum) avec un cœur décapant pour des joints brillants et solides.
- Vérifiez minutieusement chaque point de soudure à la loupe de bijoutier. Une minuscule goutte d'étain perdue entre deux pattes grillera la puce instantanément à l'allumage.
- Repérez ensuite le condensateur d'alimentation principal d'origine (généralement un modèle 3300µF ou 4700µF soudé juste derrière la puce audio).
- Dessoudez-le proprement et remplacez-le par votre énorme condensateur de 10000µF. Respectez scrupuleusement la polarité indiquée sur le circuit (la bande blanche du condensateur indique toujours le pôle négatif).
Parfois, le nouveau condensateur est trop haut pour que le capot se referme. Couchez-le délicatement sur le côté en isolant ses pattes avec de la gaine thermorétractable. Enfin, nettoyez l'ancienne pâte thermique sur le châssis en aluminium. Appliquez une fine couche de pâte neuve sur le dos du composant avant de revisser fortement l'ensemble, car le MOSFET dissipe énormément de chaleur.
Le résultat : Notre retour de terrain sur l'audio
Une fois le poste remonté dans le tableau de bord du véhicule, le premier test d'écoute constitue toujours un moment de vérité. L'amélioration saute aux oreilles dès les premières secondes de lecture sur une source de bonne qualité.
Le spectre sonore gagne instantanément en rondeur et en chaleur. Les voix se détachent du fond musical, tandis que les graves ne bavent plus du tout lorsque le potentiomètre dépasse les 60%. Le condensateur de 10000µF joue parfaitement son rôle de réserve tampon sur les musiques très percussives, offrant une frappe sèche et maîtrisée.
Attention cependant aux attentes totalement irréalistes. Cette modification matérielle interne ne transformera jamais des haut-parleurs en carton en système hi-fi de compétition. Elle permet simplement d'exploiter correctement une installation d'origine sans saturer.
Pour franchir un cap supplémentaire dans le traitement du signal, il faudra impérativement se pencher sur l'acoustique numérique. La combinaison de ce nouvel amplificateur analogique puissant avec les capacités de réglage des puces DSP AKM et ROHM intégrées aux autoradios Android offre aujourd'hui le compromis ultime en matière d'audio embarquée.
