Vous venez de monter votre nouvel écran tactile et le signal satellite décroche sans cesse en plein guidage. C'est un classique : la petite antenne carrée fournie avec l'appareil, souvent coincée à la hâte sous les plastiques du tableau de bord, capte extrêmement mal.
Pourtant, votre véhicule possède déjà une excellente antenne de toit constructeur, qu'il suffit de raccorder grâce à un adaptateur Fakra, SMA ou GT5. Nous allons vous montrer comment identifier la bonne connectique pour retrouver une navigation fluide et précise.
Pourquoi conserver l'antenne GPS d'origine de votre voiture ?
Les constructeurs automobiles ne placent pas leurs antennes sur le pavillon par hasard. Cette position dégagée, très souvent en forme d'aileron de requin, offre une vue directe et dégagée sur le ciel à 360 degrés.
À l'inverse, loger un module générique derrière la dalle tactile vous expose aux pires interférences. Le métal de la baie de pare-brise, le traitement athermique du vitrage et l'électronique de bord dégradent fortement la réception des ondes.
Lors de nos tests sur route, nous avons constaté qu'une antenne d'usine accroche généralement entre 12 et 15 satellites en quelques secondes à peine. Le bloc carré chinois peine souvent à en capter 7 ou 8, avec une précision géographique très fluctuante sur la carte.
C'est un critère d'autant plus critique si vous utilisez votre autoradio Android complet pour la navigation hors-ligne, sans l'aide de l'antenne 4G pour trianguler votre position.
Comment identifier la connectique GPS de votre véhicule ?
Chaque marque possède ses propres standards de câblage. Pour raccorder le fil constructeur à votre nouvel appareil, il faut d'abord regarder derrière le poste d'origine fraîchement démonté.

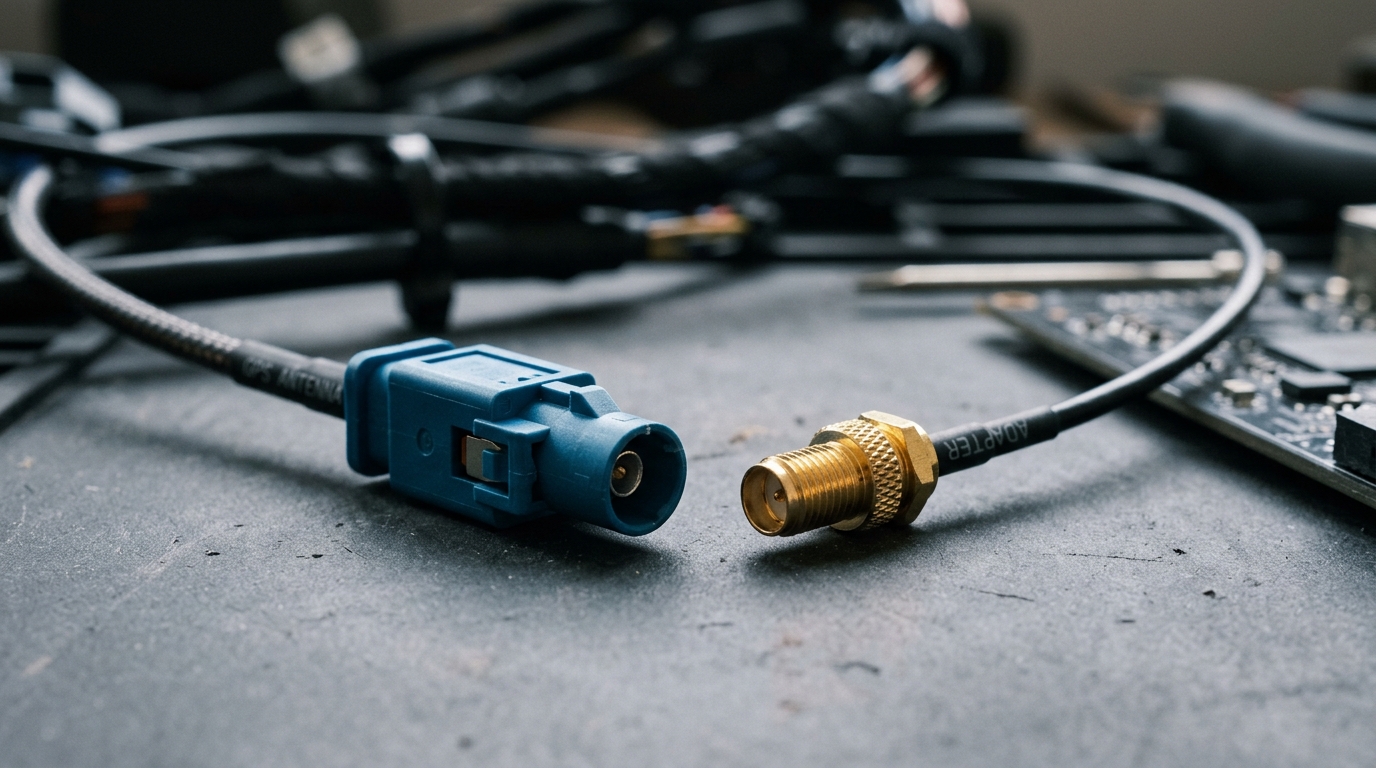

Le format Fakra reste le standard absolu sur les véhicules européens. Ce connecteur en plastique dur se décline en plusieurs couleurs, chacune correspondant à un détrompeur mécanique précis pour éviter les erreurs sur la chaîne de montage.
Pour le guidage satellitaire, la norme veut que la fiche Fakra soit bleue (code C). Méfiez-vous cependant, certains constructeurs comme le groupe VAG utilisent parfois des fiches blanches ou noires pour regrouper plusieurs signaux coaxiaux.
Du côté des marques asiatiques, comme Toyota ou Nissan, le connecteur gris GT5 est très fréquent. Il se distingue par sa forme rectangulaire atypique avec une petite patte de verrouillage située sur le dessus.
Si vous cherchez par exemple à récupérer vos commandes au volant, vous avez sûrement déjà remarqué ces faisceaux spécifiques attachés au faisceau principal lors du démontage de la console centrale.
Quel adaptateur Fakra, SMA ou GT5 choisir pour un autoradio Android ?
Le dos de votre nouvel écran tactile comporte presque toujours une prise dorée et filetée. C'est le standard SMA, incontesté sur le marché mondial de la seconde monte.
Votre objectif consiste donc à trouver un câble de conversion allant du format propriétaire de la voiture vers ce format SMA.
- Adaptateur Fakra vers SMA : Vérifiez bien le genre avant l'achat. Le câble de la voiture est généralement femelle, il vous faut donc un Fakra mâle vers SMA mâle.
- Adaptateur GT5 vers SMA : Indispensable pour les japonaises, il transforme la prise carrée grise en connecteur à visser standard.
- Adaptateur HRS GT16 : Plus rare sur le marché, on le croise parfois sur certaines Honda ou Mazda des années 2010.
Prenez le temps de vérifier si la prise SMA de l'autoradio comporte une tige centrale (mâle) ou un trou (femelle). Bien que la norme exige un SMA mâle avec tige, quelques rares fabricants exotiques utilisent du RP-SMA inversé.
Faut-il utiliser un câble séparateur en Y ?
Certaines voitures modernes disposent d'un module d'appel d'urgence (eCall) qui utilise la même antenne de toit. Débrancher la prise bleue d'origine pour la relier exclusivement à l'écran Android risque de déclencher un voyant SOS au tableau de bord.
Dans cette situation délicate, nous utilisons un câble séparateur Fakra en Y. Ce petit bout de faisceau dédouble physiquement le signal brut.
Une extrémité repart vers le boîtier télématique caché de la voiture, garantissant le fonctionnement des secours. L'autre extrémité, convertie, se branche sur le nouvel autoradio pour alimenter Google Maps.
Attention toutefois à la perte d'insertion intrinsèque. Un splitter divise la puissance radio par deux. Si l'aileron de requin est très performant, cette baisse de décibels passera inaperçue à l'usage.
Astuces de montage : les pièges à éviter lors du raccordement
L'installation d'un adaptateur coaxial semble enfantine, mais quelques détails font toute la différence sur la longévité de votre installation.
Ne pliez jamais le fil à angle droit en repoussant le poste dans son logement. La fibre interne est extrêmement fragile et une pliure agressive cassera l'âme en cuivre, ruinant instantanément la réception.
Nous recommandons de créer une large boucle souple derrière le châssis avant de visser la prise. Serrez cette dernière uniquement à la main, sans jamais utiliser de pince, au risque d'arracher le pas de vis soudé sur la carte mère.
Un autre détail technique concerne l'alimentation. La plupart des ailerons de toit intègrent un amplificateur actif qui nécessite un courant de 3 à 5 volts pour accrocher le réseau.
Heureusement, les fiches SMA des dalles Android fournissent nativement cette tension de réveil. Si vous utilisez un décodeur CANBUS SimpleSoft ou d'une autre marque, la gestion électrique globale reste totalement transparente.
Que faire si l'adaptation de l'antenne d'usine est impossible ?
Il arrive parfois que la connectique soit noyée dans une énorme prise propriétaire introuvable dans le commerce, rendant toute extraction propre impossible sans sectionner les fils d'origine.
Si vous devez vous résoudre à utiliser le boîtier carré fourni dans le carton, soignez impérativement son placement. Oubliez les profondeurs obscures de la console de climatisation.
La meilleure approche consiste à le fixer au-dessus des compteurs de vitesse, juste sous la fine casquette en plastique, ou à l'intérieur de la garniture du montant de pare-brise.
Assurez-vous qu'aucune tôle métallique ne s'interpose entre le sommet du module et le ciel extérieur. Les ondes traverseront le plastique moussé et le verre feuilleté sans trop d'encombre si l'angle est bon.
