L'installation d'un autoradio Android moderne dans un véhicule premium allemand (BMW, Mercedes-Benz, Audi) offre une mise à niveau technologique majeure, apportant nativement des fonctionnalités comme Apple CarPlay, Android Auto et la navigation GPS connectée.
Cependant, de nombreux propriétaires enthousiastes font face à un problème récurrent et frustrant lors du premier allumage : le nouvel écran s'illumine parfaitement, les applications répondent au doigt et à l'œil, mais aucun son ne sort des haut-parleurs de l'habitacle.
Dans la grande majorité des cas, ce silence pesant est directement dû à la présence d'un amplificateur d'origine fonctionnant sous le protocole MOST (Media Oriented Systems Transport), communément appelé système à fibre optique.
Comprendre les subtilités de ce réseau et l'activer correctement est une étape indispensable pour conserver la qualité sonore exceptionnelle des systèmes haut de gamme tels que le Logic7 de BMW, le Harman Kardon de Mercedes ou le système MMI d'Audi.

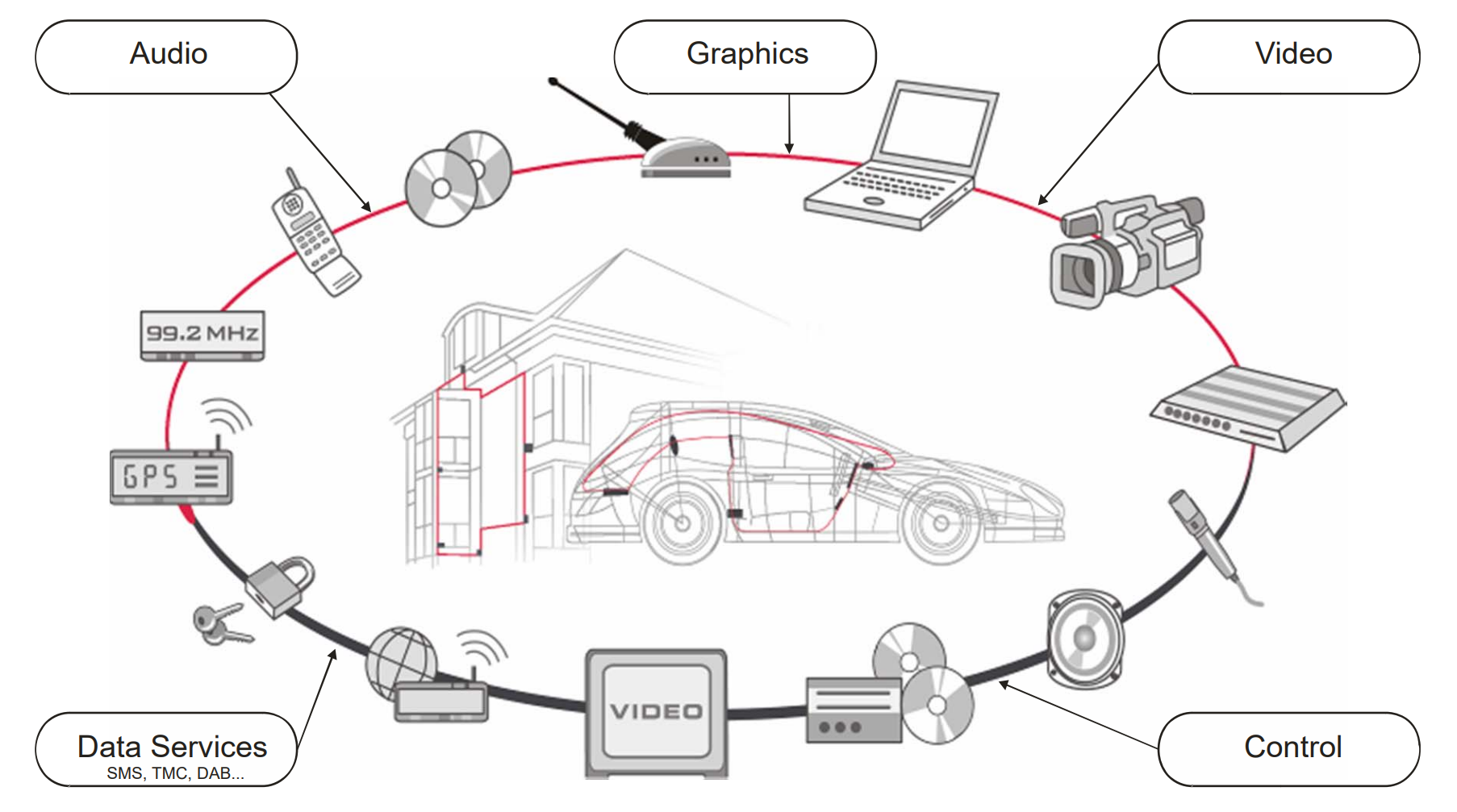

Le MOST a été développé à la fin des années 1990 par un consortium de grands constructeurs automobiles européens pour répondre au besoin croissant de bande passante dans les véhicules.
Contrairement aux faisceaux de câblages en cuivre traditionnels qui transmettent un signal électrique analogique sujet aux parasites, le protocole MOST utilise des câbles en fibre optique pour transmettre des paquets de données numériques sous la forme d'impulsions lumineuses ultra-rapides.
Cette technologie présente des avantages majeurs : elle est totalement insensible aux interférences électromagnétiques générées par l'alternateur ou le moteur, elle allège considérablement le poids du faisceau électrique du véhicule, et elle permet de faire transiter simultanément de l'audio haute fidélité, de la vidéo et des signaux de commande matériels sur un seul anneau de communication.
Dans une architecture MOST typique, tous les modules multimédias matériels (lecteur CD, tuner radio FM, module de téléphonie Bluetooth, amplificateur DSP, écran de navigation GPS) sont connectés physiquement en série, formant une boucle fermée ininterrompue. Le signal lumineux part de l'unité principale, traverse méthodiquement chaque module l'un après l'autre, et revient à son point de départ.
Si cette boucle est brisée de quelque manière que ce soit, ou si un module défectueux est retiré sans que le circuit ne soit refermé, l'intégralité du système multimédia s'effondre et cesse immédiatement de fonctionner.
Le défi de la conversion analogique vers numérique
Les autoradios Android de seconde monte sont conçus autour de standards universels pour s'adapter au plus grand nombre de véhicules possible.
Leur sortie audio native est purement analogique, généralement transmise via des fiches RCA classiques ou via un faisceau ISO standard intégrant des câbles en cuivre amplifiés. Ces écrans tactiles de remplacement ne disposent pas d'émetteur optique intégré capable de communiquer directement avec le réseau numérique propriétaire de la voiture.
Lorsqu'on retire l'autoradio d'origine d'une BMW Série 3 E90, d'une Mercedes Classe E W211 ou d'une Audi A6 C6, on débranche physiquement la grosse prise principale contenant les deux fameux câbles orange rigides de la fibre optique. L'amplificateur situé dans le coffre du véhicule ne reçoit dès lors plus aucun signal lumineux. Il se met en veille prolongée, et le son devient inexistant.
Pour relier le monde analogique du nouvel écran Android au monde numérique de la fibre optique de la voiture, l'utilisation d'une interface de conversion matérielle est obligatoire.
Le décodeur fibre optique : la passerelle indispensable
La solution technique à ce problème de compatibilité réside dans l'intégration d'un boîtier décodeur MOST, souvent appelé Fiber Optic Box. Ce petit module électronique agit comme un traducteur en temps réel entre le nouvel autoradio et le réseau du véhicule.
Le fonctionnement de ce décodeur est simple mais essentiel. Il se connecte d'un côté aux sorties audio RCA analogiques de l'autoradio Android (généralement les canaux stéréos avant gauche et avant droit) et, de l'autre côté, il accueille directement le connecteur double de la fibre optique d'origine.
En interne, un convertisseur analogique-numérique de haute précision transforme le signal audio électrique entrant en un flux de données numériques.
Ce flux est ensuite converti instantanément en impulsions lumineuses compatibles avec le protocole MOST, permettant ainsi de réveiller le réseau en boucle et d'alimenter l'amplificateur d'origine en signal audio de qualité.
Spécificités d'activation selon les constructeurs

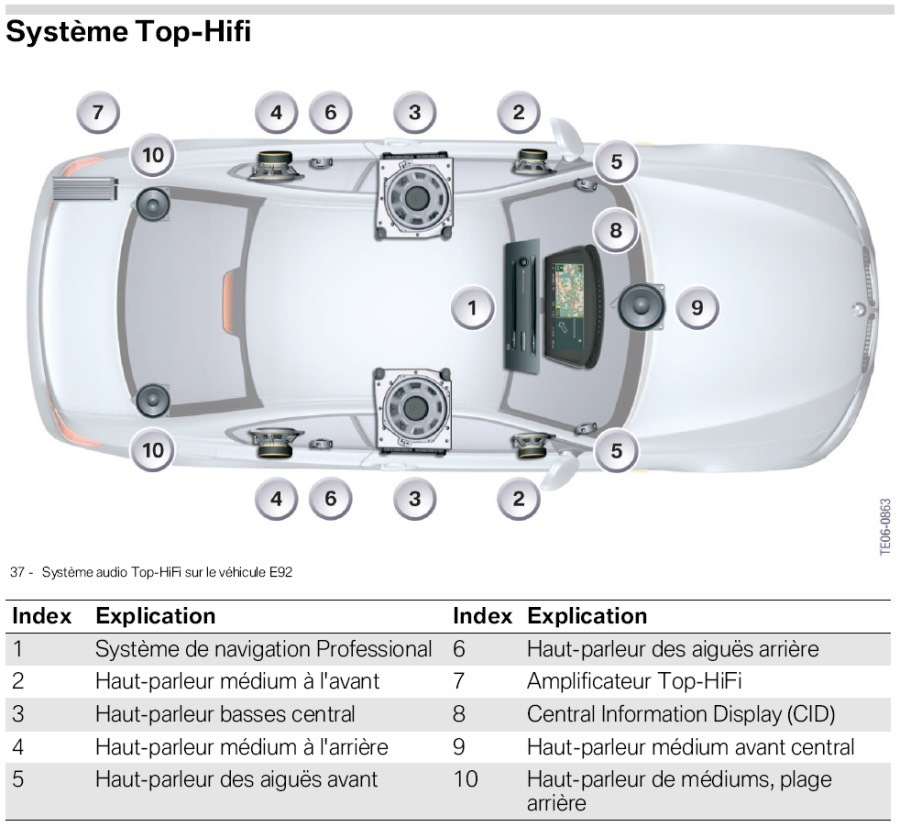

BMW : Systèmes Logic7 et Top HiFi
Sur les véhicules de la marque bavaroise équipés du système Logic7, le raccordement du décodeur nécessite une attention particulière au niveau du faisceau d'alimentation électrique. Le boîtier convertisseur doit être alimenté de manière stable en 12V permanent, en 12V après contact et être solidement relié à la masse. Dans de nombreuses configurations BMW, il est fréquent que le chargeur CD situé dans le coffre doive être définitivement contourné à l'aide d'une boucle optique (bypass) pour fermer hermétiquement le réseau MOST et garantir que le signal lumineux parvient bien jusqu'à l'amplificateur principal.

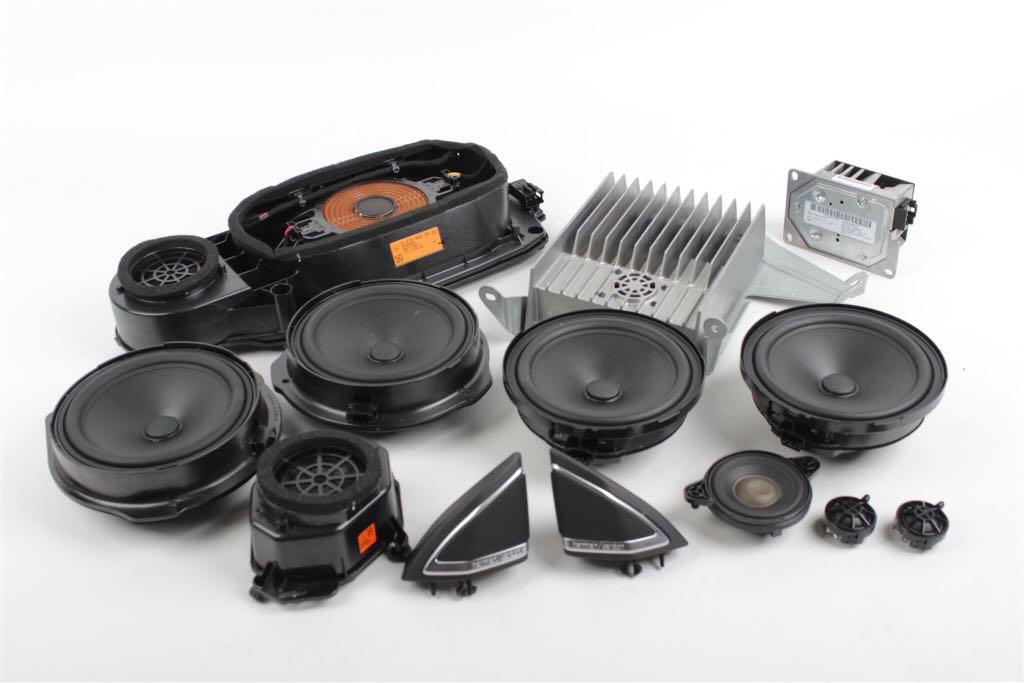

Mercedes-Benz : Audio 20, Comand APS et Harman Kardon
Pour les systèmes NTG1, NTG2 et NTG2.5 de Mercedes, la présence d'un amplificateur déporté Audio Gateway (AGW) est courante. La procédure d'installation implique de repérer le connecteur de fibre optique situé derrière l'unité Comand d'origine, de le déclipser délicatement de la grosse prise Quadlock, et de l'insérer directement dans le décodeur MOST. Une étape logicielle cruciale sur Mercedes consiste à vérifier les réglages du module CANbus dans le menu caché des paramètres d'usine de l'autoradio Android. Le paramètre désignant un amplificateur externe ou un amplificateur optique doit être impérativement activé pour que l'autoradio autorise l'envoi du signal d'allumage au boîtier.

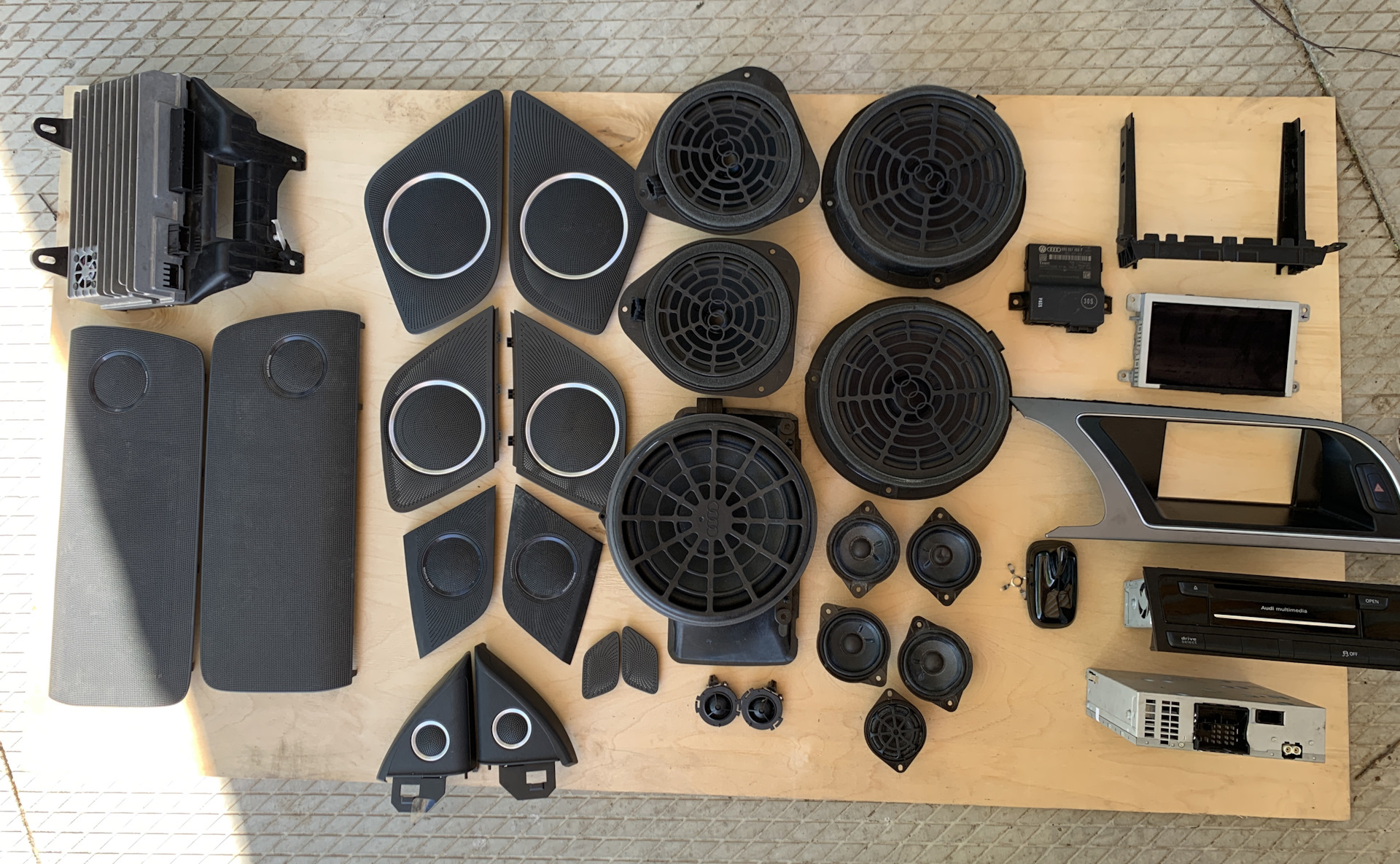

Audi : MMI 2G, 3G et systèmes Bose / Bang & Olufsen
L'architecture multimédia d'Audi est souvent considérée comme la plus complexe car l'unité principale MMI est divisée en plusieurs modules dissimulés derrière la boîte à gants et dans les garnitures du coffre. Lors de l'installation d'un écran Android sur une Audi, l'interface ne remplace généralement pas le système d'origine de manière destructive. L'écran Android agit plutôt en parallèle et utilise l'entrée auxiliaire (AUX) du système MMI existant. Si le véhicule ne dispose pas d'une entrée AUX activée d'usine, il faut recourir à un boîtier AMI MOST ou activer cette entrée virtuellement via un outil de diagnostic VCDS. Le son transite alors par le système d'origine qui se charge lui-même de la conversion optique vers l'amplificateur Bose ou Bang & Olufsen.
Procédures de dépannage et bonnes pratiques d'installation
Malgré un branchement qui semble correct, il arrive que le son refuse de fonctionner. Voici les vérifications systématiques à effectuer lors de l'activation difficile du protocole MOST :
Vérification du sens de la lumière : Sur le connecteur optique à deux voies, l'un est l'émetteur (TX) et l'autre le récepteur (RX). En mettant le contact du véhicule, l'un des deux câbles orange doit émettre une lumière rouge clignotante ou fixe. Si aucune lumière n'est visible, la boucle est ouverte ailleurs dans le véhicule.
Fermeture stricte de la boucle : Si vous supprimez des éléments d'origine obsolètes (comme un lecteur DVD de navigation ou un vieux module téléphone), vous devez impérativement fermer la connexion optique laissée vacante avec un connecteur en boucle (loopback connector).
Alimentation du signal de commande : Le câble de commande d'amplificateur (souvent de couleur bleue et étiqueté AMP-CON) provenant de l'autoradio Android doit être connecté à l'alimentation du boîtier fibre optique pour déclencher son allumage synchronisé.
Paramétrage usine Android : Accédez aux paramètres d'usine protégés par mot de passe et assurez-vous que l'option d'amplificateur optique est bien cochée. Le profil CANbus sélectionné doit également correspondre exactement au modèle et à l'année de votre voiture.
Les limites de la conversion optique standard
Il est important de noter une concession inhérente à l'utilisation des décodeurs MOST de seconde monte : la perte du fader, c'est-à-dire le réglage indépendant du volume entre l'avant et l'arrière de l'habitacle. Le boîtier décodeur ne convertissant qu'un simple signal stéréo (gauche et droite) vers l'amplificateur, ce dernier répartit ensuite le son de manière uniforme sur l'ensemble des canaux du véhicule. Le réglage de la balance gauche/droite reste parfaitement opérationnel, mais la répartition avant/arrière devient fixe et gérée automatiquement par le processeur DSP d'origine.
Une mise à niveau sans compromis sur l'acoustique
L'intégration d'un autoradio Android tactile dans un environnement fibre optique MOST peut sembler intimidante au premier abord, mais elle repose sur une logique technique stricte axée sur la continuité du signal lumineux.
L'acquisition d'un boîtier de décodage optique de qualité, couplée à une compréhension rigoureuse du câblage et du paramétrage logiciel, garantit le succès absolu de l'installation. Les conducteurs peuvent ainsi moderniser leur tableau de bord et profiter des dernières innovations numériques de la navigation connectée tout en préservant la richesse, la profondeur et la puissance brute de leur système audio premium d'origine.
