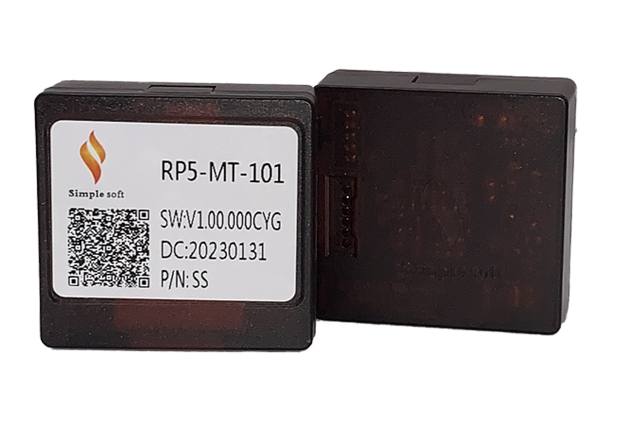

Fiche technique : Décodeur CANBUS SimpleSoft RP5-MT-101

Présentation Générale

Le décodeur CANBUS SimpleSoft RP5-MT-101 est une interface d'intégration électronique conçue pour la conversion des signaux numériques du réseau multiplexé d'un véhicule vers une unité centrale Android de seconde monte. Il assure la passerelle entre le protocole constructeur et le système d'exploitation de l'autoradio, permettant la conservation des équipements d'origine tout en évitant les erreurs de diagnostic au tableau de bord.

Caractéristiques Électriques et Matérielles

• Tension d'alimentation : 9V à 16V CC (standard automobile).

• Consommation en veille (Sleep mode) : < 3 mA.

• Consommation en fonctionnement : 120 mA (en moyenne).

• Température de fonctionnement : -40°C à +85°C.

• Microcontrôleur (MCU) : Puce ARM Cortex-M0 32-bit assurant un traitement en temps réel sans latence perceptible.

• Boîtier : Polymère ABS haute résistance thermoplastique.

Gestion des Signaux et Protocoles

Le RP5-MT-101 intercepte, décode et transmet les trames de données via les lignes CAN High et CAN Low. Les signaux traités incluent :

• Commandes au volant (SWC) : Conversion des signaux numériques CAN en commandes universelles reconnues par l'autoradio (Volume, Piste, Source, Décrocher/Raccrocher).

• Statut du véhicule : Détection et transmission matérielle du signal +12V après contact (ACC), de l'illumination des phares (ILL), de l'engagement de la marche arrière (Reverse), et du frein à main (Parking).

• Amplificateur OEM : Activation du signal Amp Turn-on pour la mise en route du système audio amplifiés d'origine Rockford Fosgate.

Connectique et Faisceau

L'interface est conçue pour fonctionner avec un faisceau de câblage spécifique (Plug & Play), structuré selon le schéma suivant :

• Connecteur A (Côté Véhicule) : Fiche d'alimentation et haut-parleurs (ISO ou spécifique constructeur, généralement 20 à 24 broches).

• Connecteur B (Côté Autoradio) : Connecteur standard 16 broches (Alimentation, Masse, HP, signaux de commande) pour autoradios Android.

• Connecteur C (Boîtier CANBUS) : Fiche 8 broches dédiée à la communication série (TX/RX) avec la carte mère de l'autoradio.

Spécifications de Communication Série

La liaison bidirectionnelle entre le boîtier RP5-MT-101 et l'unité Android s'effectue via un port série UART interne. Les paramètres de communication par défaut sont définis pour garantir la stabilité de la transmission des trames :

• Vitesse de transmission (Baud rate) : 38400 bps.

• Bits de données : 8.

• Parité : Aucune (None).

• Bits d'arrêt : 1.

• Protocole de couche liaison : Spécifique SimpleSoft V2.4 / V3.0.

Configuration et Initialisation

La mise en service nécessite un paramétrage logiciel depuis le menu usine (Factory Settings) de l'autoradio Android pour décoder correctement l'algorithme :

1. Accès aux paramètres d'usine via le code PIN (généralement 8888, 3368 ou 123456).

2. Sélection du sous-menu CANBUS Setting ou Protocol Box.

3. Sélection de la marque du décodeur : SimpleSoft (souvent identifié sous l'acronyme SS ou XP).

4. Sélection du modèle de véhicule ciblé et de l'année de production.

5. Sauvegarde de la configuration et redémarrage complet (Reboot) de l'unité centrale.

Diagnostic et Dépannage

Le boîtier intègre un système de diagnostic visuel rudimentaire pour vérifier l'état de la liaison lors de l'installation :

• Absence de signal : Vérifier la continuité de la ligne BATT+ (12V permanent) et de la masse (GND) sur le faisceau principal.

• Commandes au volant inopérantes : Contrôler l'intégrité de la fiche 8 broches (TX/RX) reliant le boîtier à l'autoradio, et vérifier la sélection du profil logiciel SimpleSoft.

• Problème d'amplificateur : Vérifier la connexion du fil bleu/blanc (AMP-CON) entre le faisceau CANBUS et le système d'origine.
