Fiche technique : Décodeur CANBUS SimpleSoft RP1-HY-102

Le remplacement d'un autoradio d'origine par un système Android moderne est une modification courante pour actualiser l'habitacle d'un véhicule.

Toutefois, cette opération soulève systématiquement une problématique technique majeure : la perte potentielle des fonctionnalités intégrées par le constructeur. Pour pallier ce problème sur certains modèles spécifiques, les équipementiers développent des interfaces de récupération.

Parmi elles, le module SimpleSoft RP1-HY-102 s'impose comme une solution technique incontournable. Cette fiche technique détaille les capacités, le fonctionnement et l'intégration de ce boîtier de décodage.

Le rôle central du module SimpleSoft RP1-HY-102

Dans l'architecture électronique automobile contemporaine, les différents organes du véhicule communiquent via un réseau multiplexé, généralement le CAN-Bus.

L'autoradio d'origine n'est pas un simple récepteur, mais un nœud de ce réseau. Lorsqu'il est retiré, la chaîne de communication est rompue.

Le module SimpleSoft RP1-HY-102 agit comme un traducteur bidirectionnel entre le langage informatique propriétaire du constructeur (spécifiquement pensé pour les architectures Hyundai et Kia, comme l'indique le préfixe HY) et le système d'exploitation Android du nouvel équipement.

Un décodage matériel et logiciel

Concrètement, ce boîtier électronique se connecte d'un côté au faisceau d'origine du véhicule et de l'autre au port UART (Universal Asynchronous Receiver-Transmitter) de l'autoradio Android.

Il intègre un microcontrôleur programmé pour intercepter les trames de données circulant sur le réseau multiplexé, les analyser, puis les convertir en signaux compréhensibles par la carte mère de l'unité Android.

Cette traduction en temps réel est impérative pour maintenir l'ergonomie et la sécurité offertes par les équipements de série.

Les fonctionnalités d'origine préservées

L'installation de l'interface SimpleSoft RP1-HY-102 permet de récupérer une liste exhaustive de fonctions qui seraient autrement désactivées. L'objectif est de garantir une expérience utilisateur transparente, où le conducteur ne perçoit aucune régression par rapport au système d'usine.

Récupération des commandes au volant

La sécurité au volant exige de pouvoir manipuler l'interface audio sans quitter la route des yeux. Le module décode les impulsions électriques générées par les boutons du volant (volume, changement de piste, décrochage téléphonique) et les transmet à l'autoradio. Contrairement aux systèmes analogiques résistifs nécessitant une programmation manuelle fastidieuse, le RP1-HY-102 assure un mappage numérique automatique. Les commandes sont reconnues nativement par l'application de contrôle du volant présente sur l'autoradio Android.

Gestion des systèmes d'amplification complexes

De nombreux véhicules ciblés par ce module sont équipés de systèmes audio haut de gamme d'origine (comme Infinity, JBL ou Harman Kardon) intégrant un amplificateur externe numérique.

Un autoradio de seconde monte standard ne sait pas déclencher cet amplificateur.

Le boîtier SimpleSoft envoie le signal de réveil via le réseau CAN et gère la balance sonore en convertissant les signaux audio de manière adéquate, évitant ainsi un remplacement coûteux de toute l'installation sonore.

Remontée des informations du véhicule

L'écran central sert souvent de moniteur pour divers capteurs. Le module permet d'afficher sur la nouvelle dalle tactile Android les données relatives au confort et à l'assistance à la conduite :

• La climatisation : Affichage de la température, de la puissance de ventilation et des zones actives (si le véhicule dispose d'une climatisation automatique interfacée avec l'écran).

• Les radars de recul : Superposition des capteurs de stationnement d'origine sur l'interface de la caméra de recul.

• Les informations d'état : Alertes de portières ouvertes, niveau de carburant ou kilométrage, selon les données rendues disponibles par le calculateur de bord.

Compatibilité et protocole d'installation

La réussite de l'intégration repose sur le respect strict des prérequis de compatibilité et de raccordement. Le SIMPLESOFT RP1-HY-102 n'est pas un module universel ; son firmware est développé pour une architecture électronique bien précise.

Véhicules et plateformes concernés

Comme son appellation l'indique, la déclinaison HY-102 vise principalement le parc automobile du groupe Hyundai-Kia. Il couvre généralement les modèles produits entre 2010 et 2018, période durant laquelle ces constructeurs ont massivement déployé des amplificateurs numériques SPDIF et des réseaux CAN spécifiques.

Il est impératif de vérifier la correspondance exacte avec l'année et la finition du véhicule, car les protocoles de communication évoluent d'une génération à l'autre.

Procédure de raccordement physique

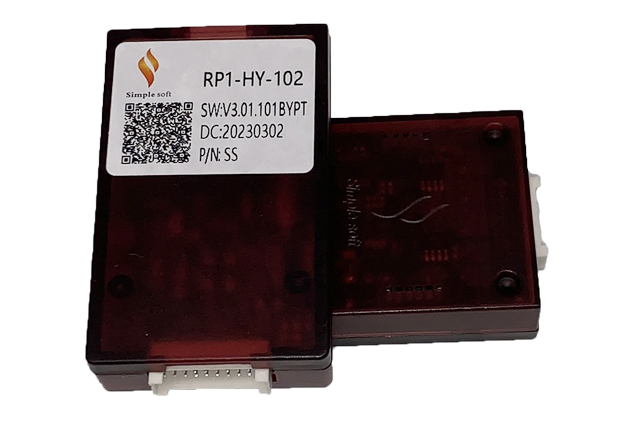

L'installation se veut Plug and Play, mais exige de la rigueur. Le module se présente sous la forme d'un petit boîtier en plastique noir doté d'une prise multipoints. Le processus implique :

1. Le branchement de la fiche principale du faisceau adaptateur sur le connecteur d'origine du véhicule.

2. La connexion du petit connecteur blanc du faisceau directement sur le boîtier SimpleSoft .

3. Le raccordement de la prise UART sur le port dédié à l'arrière de l'autoradio Android.

4. La vérification de l'alimentation continue et après-contact, gérée automatiquement par le boîtier via la lecture du CAN-Bus.

Configuration logicielle côté Android

Le raccordement physique ne suffit pas. Pour que l'autoradio Android comprenne les données envoyées par le RP1-HY-102, une configuration logicielle est indispensable dans le menu usine (Factory Settings) de l'appareil. Ce menu permet de déclarer le type de boîtier CAN-Bus utilisé.

Sélection du protocole

L'installateur doit naviguer dans les paramètres de type CAN Type ou Protocol Settings.

Il faut y sélectionner la marque du boîtier (ici SimpleSoft), puis le constructeur du véhicule (Hyundai ou Kia), et enfin le modèle ou la génération correspondante.

Une fois cette configuration validée et l'autoradio redémarré, la communication bidirectionnelle est établie.

Sans cette étape cruciale, les commandes au volant resteront inopérantes et l'amplificateur d'origine restera muet.

Bilan technique de l'interface

Le module SimpleSoft RP1-HY-102 représente la clé de voûte d'une installation multimédia réussie sur les véhicules compatibles.

En assurant la traduction des protocoles CAN-Bus, il permet aux conducteurs de profiter de la flexibilité d'un système d'exploitation Android tout en conservant l'intégrité fonctionnelle et sécuritaire de leur habitacle.

Qu'il s'agisse de l'activation des amplificateurs numériques, du maintien des commandes au volant ou de l'affichage des réglages de climatisation, ce boîtier garantit une intégration de niveau professionnel.

Son utilisation démontre que la modernisation technologique d'un véhicule ne doit plus nécessairement se faire au détriment de ses équipements d'origine.
